ແຮງດັນຕ່ຳຫຼາຍແກນ STA Armored Copper PVC insulated and sheathed power cables

0.6/1kV ແຮງດັນຕໍ່າຫຼາຍແກນ STA ເກາະທອງແດງ PVC insulated ແລະ sheathed ສາຍໄຟ (CU/PVC/STA/PVC) ປະຕິບັດຕາມ IEC 60502-1. ການກໍ່ສ້າງດ້ວຍຕົວນໍາທອງແດງເປົ່າ Class2 (ຕົວນໍາທອງແດງແຂງ Class-1 ເປັນທາງເລືອກສໍາລັບຂະຫນາດຫນ້ອຍກວ່າ 6mm²ຕາມຄໍາຮ້ອງຂໍ), insulation PVC, double-steel-tape (STA) ປະຈໍາຕະກູນແລະກາບນອກ PVC, ສາຍດັ່ງກ່າວສະຫນອງຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງຕໍ່ການບີບອັດແລະຜົນກະທົບກົນຈັກພາຍນອກ. ເຫມາະສໍາລັບການຕິດຕັ້ງແບບຄົງທີ່, ສາຍໄຟຟ້າເກາະ STA ນີ້ສາມາດໄດ້ຮັບການວາງໄວ້ໃນພື້ນທີ່ຝັງສົບໂດຍກົງ, ຮ່ອງສາຍເຄເບີ້ນແລະທໍ່ໃຕ້ດິນສໍາລັບສະຖານທີ່ອຸດສາຫະກໍາ, ການກໍ່ສ້າງເທດສະບານ, ພະລັງງານຊ່ວຍທາງລົດໄຟແລະການແຈກຢາຍອາຄານການຄ້າ. ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ການ​ຕິດ​ຕໍ່​ການ​ຈັດ​ອັນ​ດັບ​ແມ່ນ 70 ℃​, ມີ​ການ​ລະ​ບຸ​ຫຼັກ​ປະ​ຕິ​ບັດ​ຕາມ​ລະ​ບຽບ IEC60445 / HD-308-S2 ສີ​ລະ​ຫັດ​.

Taitong Cable, ຜູ້ສະຫນອງສາຍເຄເບີ້ນຈີນທີ່ເຊື່ອຖືໄດ້, ເປັນເຈົ້າຂອງໂຮງງານ 5 ແຫ່ງໃນປະເທດຈີນ, ສະຫນອງການສັ່ງຊື້ຈໍານວນຫຼາຍລາຄາໂຮງງານ. ມີການຕັ້ງຄ່າຫຼັກຫຼາຍອັນ. ພວກເຮົາສະຫນັບສະຫນູນຄວາມຕ້ອງການທີ່ກໍາຫນົດເອງແລະສະຫນອງການຊ່ວຍເຫຼືອດ້ານວິຊາການສໍາລັບການຢັ້ງຢືນທ້ອງຖິ່ນ, ໃຫ້ບໍລິການຜູ້ຊື້ໂຄງການ, ຜູ້ຮັບເຫມົາ EPC, ຜູ້ຂາຍສົ່ງແລະຜູ້ຈັດຈໍາຫນ່າຍໄຟຟ້າທົ່ວໂລກ.

CU/PVC/PVC-bedding/STA/PVC-0.6/1kV

HD 603: NYBY-STA, NYBY-SWA

(ຄວນປະຕິບັດຕາມ HD603S1A3 ແມ່ນຈໍາເປັນ, ກະລຸນາຊີ້ບອກນີ້ຢ່າງຊັດເຈນໃນສະເພາະຂອງທ່ານ.)

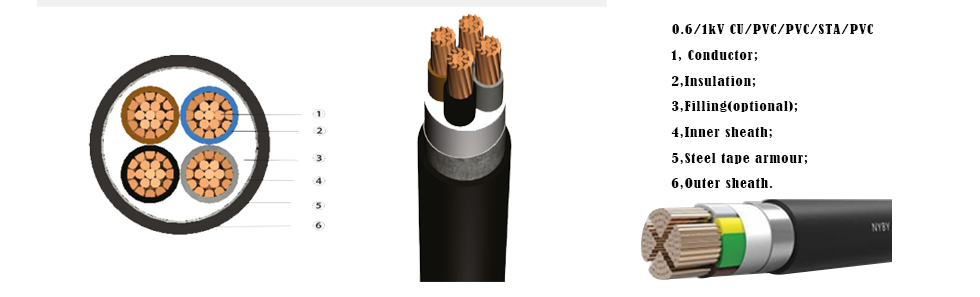

ການກໍ່ສ້າງ (ຈາກພາຍໃນເຖິງພາຍນອກ)

---

1, Conductor: Class2 stranded plain annealed copper conductor to IEC60228 (Class-1 solid conductor is also available as an option.)

2, insulation: PVC-A insulation ປະຕິບັດຕາມ IEC-60502-1

3, ແກນ insulated ທີ່ມີ fillers ທີ່ບໍ່ແມ່ນ hygroscopic (ທາງເລືອກ)

4, ຜ້າປູທີ່ນອນ: ຜ້າປູທີ່ນອນ PVC Extruded

5, Armour: ເກາະເຫຼັກ-ເທບສັງກະສີສອງເທົ່າ (DSTA/STA)

6, Over-sheath: Extruded PVC ກາບນອກ, ປະເພດ ST2

ການນຳໃຊ້ສາຍເຄເບີນສາຍໄຟສາຍ PVC ທີ່ມີແຮງດັນຕ່ຳຫຼາຍແກນ STA ຫຸ້ມເກາະ 0.6/1 kV

---

ນີ້ 2-5-core ທອງແດງແຮງດັນຕ່ໍາ PVc- insulated STA (double-steel-tape) ສາຍໄຟເກາະໄດ້ຖືກອອກແບບສໍາລັບການຕິດຕັ້ງຮູບແບບຄົງທີ່. ຊັ້ນຫຸ້ມເກາະເຫຼັກ-ເທບສັງກະສີສອງຊັ້ນໃຫ້ຄວາມທົນທານຕໍ່ຮອຍແຕກ, ປ້ອງກັນການກະທົບກະເທືອນ ແລະປ້ອງກັນສັດຈໍາພວກໜູ. ມັນໄດ້ຖືກຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບການວາງໃຕ້ດິນທີ່ຖືກຝັງໂດຍກົງ, ຮ່ອງສາຍເຄເບີ້ນ, ທໍ່ໃຕ້ດິນ, ອຸໂມງແລະອຸປະກອນທໍ່ - ຫ້ອງວາງສະແດງ.

ສາຍ PVC ຫຸ້ມເກາະ LV STA ນີ້ສະຫນອງພະລັງງານສໍາລັບເຄື່ອງຈັກອຸດສາຫະກໍາ - ໂຮງງານ, ໂຄງສ້າງພື້ນຖານຂອງເທດສະບານ, ຕາຂ່າຍໄຟຟ້າໃຕ້ດິນທີ່ຢູ່ອາໃສ - ເມືອງ, ວົງຈອນຊ່ວຍທາງລົດໄຟ, ການແຜ່ກະຈາຍໄຟຟ້າຊັ້ນໃຕ້ດິນແລະລະບົບສາຍສົ່ງໄຟຟ້ານອກສະຖານທີ່. (ບໍ່ເຫມາະສົມສໍາລັບການຕິດຕັ້ງພາຍໃຕ້ການໂຫຼດ tensile ຫນັກ).

Core Insulation Color: ການລະບຸຕົວຕົນໂດຍສອດຄ່ອງກັບ HD 308 S2. ສີຂຽວ / ສີເຫຼືອງສໍາລັບຕົວນໍາປ້ອງກັນຕາມ IEC 60445. (ເບິ່ງຮູບຂ້າງລຸ່ມນີ້)

---

ສີ insulation ແລະ outer-sheath ມີໃຫ້ custom

ຜົນປະໂຫຍດຫຼັກຂອງສາຍໄຟຟ້າແຮງດັນຕ່ໍາ PVC insulated PVC Bedding Double Steel Tape Armored PVC Sheathed Power Cables (600/1000V)

---

1, ການປົກປ້ອງກົນຈັກ: ເກາະ tape ເຫຼັກກ້າ (STA) ປ້ອງກັນຄວາມເສຍຫາຍຈາກການ crushing, ຜົນກະທົບ, ຫຼືຈໍາພວກຫນູ.

2, ສະຖຽນລະພາບຄົງທີ່: ການອອກແບບທອງແດງຫຼາຍແກນຈັດການຄວາມຫມັ້ນຄົງ, ຢ່າງຕໍ່ເນື່ອງການໂຫຼດແຮງດັນຕ່ໍາປະສິດທິພາບ.

3, ຄວາມຕ້ານທານຕໍ່ສິ່ງແວດລ້ອມ: ກາບ PVC ຊັ້ນນອກທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ດິນຟ້າອາກາດ, ແລະການສໍາຜັດກັບສານເຄມີທີ່ອ່ອນໂຍນໃນເວລາທີ່ນໍາໃຊ້ນອກ.

ຂໍ້ມູນຈໍາເພາະຂອງ 0.6/1kV LV Multi-core Cu PVC STA PVC ສາຍໄຟ

---

ການກໍ່ສ້າງທີ່ກຳນົດເອງທີ່ມີໃຫ້ສຳລັບສາຍໄຟສາຍໄຟຟ້າຫຼາຍຫຼັກ STA-Armoured Copper PVC Insulated ແລະ Sheathed

---

ການ​ກໍ່​ສ້າງ​ຂັ້ນ​ພື້ນ​ຖານ​:

ຕົວນໍາທອງແດງ + PVC-A insulation + ຜ້າປູທີ່ນອນ + STA steel-tape armor + ກາບນອກ

ໝາຍເຫດ: ສະໜາມແມ່ເຫຼັກພາຍໃນສາຍເຄເບິ້ນຫຼາຍຫຼັກຕ້ານກັນ, ດັ່ງນັ້ນຄວາມຮ້ອນທີ່ຮຸນແຮງໃນປະຈຸບັນຈະບໍ່ເກີດຂຶ້ນ, ເຮັດໃຫ້ STA steel-tape-armour ເໝາະສຳລັບການຈັດວາງຫຼາຍຫຼັກ.

ຕົວເລືອກກາບນອກ (ເລືອກໄດ້ຕາມໃຈມັກ)

1, ກາບ ST2-PVC (ທາງເລືອກມາດຕະຖານຂອງໂຮງງານ, ສໍາລັບສະຖານທີ່ໃນລົ່ມ, ຮ່ອງສາຍເຄເບີ້ນແລະອາຄານທໍາມະດາ)

2, ກາບໂພລີເອທີລີນ ST7-PE: ອອກແບບມາສໍາລັບການຝັງໂດຍກົງໃນປ່າທໍາມະຊາດ, ດິນປຽກຊຸ່ມແລະອາກາດເປີດ, ມີຄຸນສົມບັດກັນນ້ໍາ, ທົນທານຕໍ່ອາຍຸແລະທົນທານຕໍ່ອຸນຫະພູມຕ່ໍາ.

3, ST8-LSZH ກາບສູນຄວັນໄຟຕ່ຳ: ໃຊ້ໃນໂຄງການພື້ນທີ່ສາທາລະນະທີ່ແອອັດເຊັ່ນ: ອຸໂມງ, ລົດໄຟໃຕ້ດິນ ແລະສູນການຄ້າ.

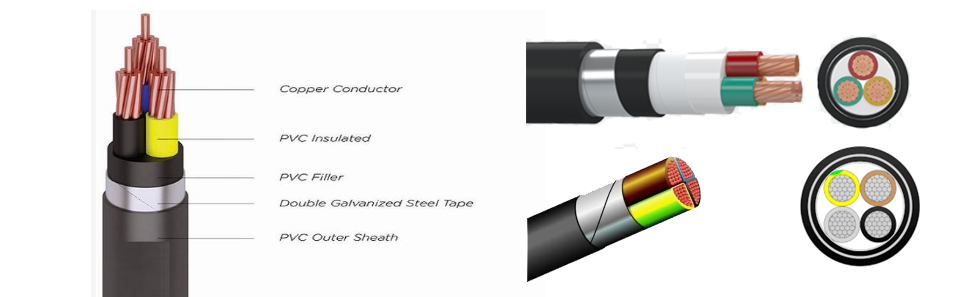

ສໍາເລັດການອອກແບບໂຄງສ້າງ

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

ທາງເລືອກໃນການທົດແທນລົດຫຸ້ມເກາະ

1, STA steel-tape armor (ມາດຕະຖານ, ທົນທານຕໍ່ການໂຫຼດບີບອັດສໍາລັບການຝັງໃຕ້ດິນ)

2, SWA ປະຈໍາຕະກູນສາຍເຫຼັກດີສໍາລັບສະຖານະການທີ່ຕ້ອງການທັງຄວາມຕ້ານທານການບີບອັດແລະຄວາມຕ້ານທານ tensile.

3, ປະຈໍາຕະກູນເຫຼັກເສັ້ນລວດຫນາທີ່ມີນ້ໍາຫນັກເບົາສໍາລັບເງື່ອນໄຂການວາງຄວາມກົດດັນສູງທີ່ມີຄວາມກົດດັນສູງ

4, ເກາະສາຍອາລູມິນຽມ AWA ສໍາລັບຄວາມຕ້ອງການນ້ໍາຫນັກເບົາແລະທົນທານຕໍ່ການກັດກ່ອນ

ການປັບແຕ່ງປະເພດຕົວນໍາ

1, Class-1 conductor ທອງແດງແຂງສໍາລັບການຕິດຕັ້ງຄົງທີ່

2, Class-2 ຕົວນໍາທອງແດງ stranded compacted (ມາດຕະຖານໂຮງງານທົ່ວໄປ)

3, Class-5 flexible stranded-copper conductor ສໍາ​ລັບ​ສາຍ​ອຸ​ປະ​ກອນ​ທີ່​ງໍ​ເລື້ອຍໆ

4, conductor ອະລູມິນຽມທາງເລືອກ

ການຍົກລະດັບວັດສະດຸ insulation

1, insulation PVC-A (ສະບັບພື້ນຖານ, ມີ 70 ℃ອຸນຫະພູມການດໍາເນີນງານໄລຍະຍາວ)

2, XLPE insulation polyethylene cross-linked (90 ℃ rated ອຸນຫະພູມການເຮັດວຽກແລະຄວາມອາດສາມາດບັນຈຸໃນປະຈຸບັນສູງກວ່າ)

ຜ້າປູຊັ້ນໃນທີ່ສາມາດປັບແຕ່ງໄດ້

1, ຜ້າປູທີ່ນອນມາດຕະຖານຮັບຮອງເອົາວັດສະດຸ PVC;

2, ຜ້າປູທີ່ນອນ PE ຫຼື LSZH ມີໃຫ້ກົງກັບວັດສະດຸຊັ້ນນອກ.

ຊັ້ນປ້ອງກັນແມ່ເຫຼັກໄຟຟ້າທາງເລືອກ

ໄສ້ທອງແດງເປັນທາງເລືອກທີ່ເຫມາະກັບ insulation ແລະຜ້າປູທີ່ນອນເພື່ອສະກັດການແຊກແຊງໄຟຟ້າອຸດສາຫະກໍາຈາກ inverters ແລະອຸປະກອນຄວບຄຸມ.

ຕົວຢ່າງ: Cu/PVC-Shield/STA/PE

ການຈັດວາງແບບປະສົມປະສານຫຼາຍຫຼັກ

2-core, 3-core, 4-core, 5-core, 3+1 core, 3+2 core, 4+1 core configurations

ກາບ​ນອກ​ທີ່​ເປັນ​ປະ​ໂຫຍດ​ການ​ດັດ​ແກ້​ພິ​ເສດ​

ກາບແກະທີ່ຜະລິດເອງເພື່ອຕ້ານໄຟ, ທົນທານຕໍ່ໄຟ, ທົນທານຕໍ່ UV, ທົນທານຕໍ່ນ້ໍາມັນ, ຕ້ານການປ່ຽວ, ທົນທານຕໍ່ຄວາມເຢັນແລະການຕໍ່ຕ້ານການກັດກ່ອນ.

ເຫດຜົນສໍາລັບການສັ່ງຊື້ສາຍເຄເບີ້ນຫຼາຍຈາກ Taitong Cable?

---

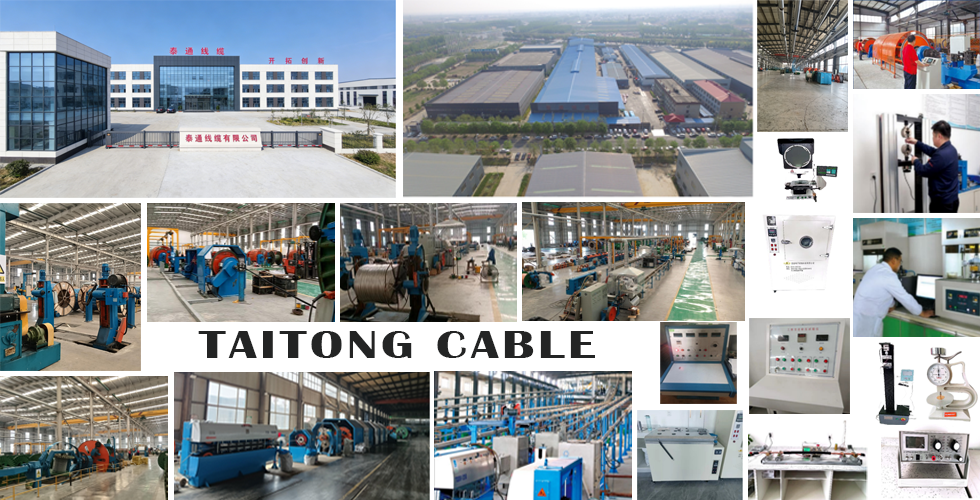

ໃນຖານະເປັນຜູ້ຜະລິດສາຍໄຟແລະສາຍເຄເບີ້ນຂະຫນາດໃຫຍ່ຂອງຈີນ, Taitong Cable ໄດ້ສົ່ງອຸປະກອນສາຍເຄເບີນສໍາລັບໂຄງການຂະຫນາດໃຫຍ່ທີ່ມີຊື່ສຽງແລະການຮ່ວມມືແບບຍືນຍົງທີ່ສ້າງຂຶ້ນໃນໄລຍະຍາວນັບຕັ້ງແຕ່ປີ 2002. ພວກເຮົາໄດ້ສະສົມປະສົບການທີ່ອຸດົມສົມບູນໃນການຄ້າລະຫວ່າງປະເທດແລະການບໍລິການຈັດຊື້ຄໍາສັ່ງຈໍານວນຫລາຍ. ສະຫນັບສະຫນູນໂດຍຫ້າໂຮງງານຜະລິດເອກະລາດແລະຫຼາຍກວ່າ 30 ສາຂາໃນທົ່ວພາກພື້ນ, ພວກເຮົາສະຫນອງສິນຄ້າສາຍເຄເບີນລະດັບພຣີມຽມແລະການບໍລິການທີ່ຄິດດຽວສໍາລັບຜູ້ຊື້ທົ່ວໂລກ.

ໂຮງງານຂອງພວກເຮົາໄດ້ຮັບມາດຕະຖານທີ່ຄົບຖ້ວນສົມບູນ, ລວມທັງການຄຸ້ມຄອງຄຸນນະພາບ ISO-9001, ການຄຸ້ມຄອງສິ່ງແວດລ້ອມ ISO-14001, ການຢັ້ງຢືນ ISO-45001 ອາຊີບຄວາມປອດໄພ, ການປະຕິບັດຕາມ CE ແລະການອະນຸມັດການທົດສອບປະເພດພາກສ່ວນທີສາມ. ສາຍເຄເບີ້ນທັງໝົດຂອງພວກເຮົາປະຕິບັດຕາມຂໍ້ກໍານົດສາກົນຂອງ IEC ຢ່າງເຂັ້ມງວດ, HD, VDE ແລະມາດຕະຖານພາກພື້ນອື່ນໆ.

​ໂດຍ​ສະ​ຫນັບ​ສະ​ຫນູນ​ໂດຍ​ຄວາມ​ສາ​ມາດ​ການ​ຜະ​ລິດ​ທີ່​ເຂັ້ມ​ແຂງ​, ພວກ​ເຮົາ​ຮັບ​ປະ​ກັນ​ການ​ກະ​ກຽມ​ຫຼັກ​ຊັບ​ທີ່​ໄວ​ສໍາ​ລັບ​ການ​ພະ​ລັງ​ງານ​ໃນ​ທົ່ວ​ໂລກ - ໂຄງ​ການ​ວິ​ສະ​ວະ​ກໍາ​, ການ​ກໍ່​ສ້າງ​ໂຮງ​ງານ​, ການ​ພັດ​ທະ​ນາ​ເຂດ​ທີ່​ຢູ່​ອາ​ໄສ​, ພື້ນ​ຖານ​ໂຄງ​ລ່າງ​ເທດ​ສະ​ບານ​-​ພົນ​ລະ​ເຮືອນ​ແລະ​ສາງ​ຂະ​ຫນາດ​ໃຫຍ່​. ສາຍໄຟຊຸດເຕັມຂອງພວກເຮົາໃຫ້ຄະແນນຕໍ່າກວ່າ 35-kV ຕອບສະໜອງໄດ້ມາດຕະຖານສາກົນ. ແຮງດັນຕ່ໍາຫຼາຍແກນ STA ເກາະ PVC ທອງແດງ insulated ແລະ sheathed ສາຍພະລັງງານ, ລວມທັງຊຸດ NYBY, ຈັດລຽງລໍາດັບໃນບັນດາຜະລິດຕະພັນເຮືອທຸງຂອງພວກເຮົາສໍາລັບການຈັດຊື້ຈໍານວນຫຼາຍ. ດ້ວຍທີມງານຂາຍຕາມລະດູການແລະຄວາມເຂັ້ມແຂງດ້ານອຸດສາຫະກໍາທີ່ແຂງແຮງ, ພວກເຮົາເປັນຜູ້ສະຫນອງໄລຍະຍາວທີ່ຫນ້າເຊື່ອຖືຂອງທ່ານສໍາລັບການຊື້ສາຍເຄເບີ້ນຂະຫນາດໃຫຍ່.
